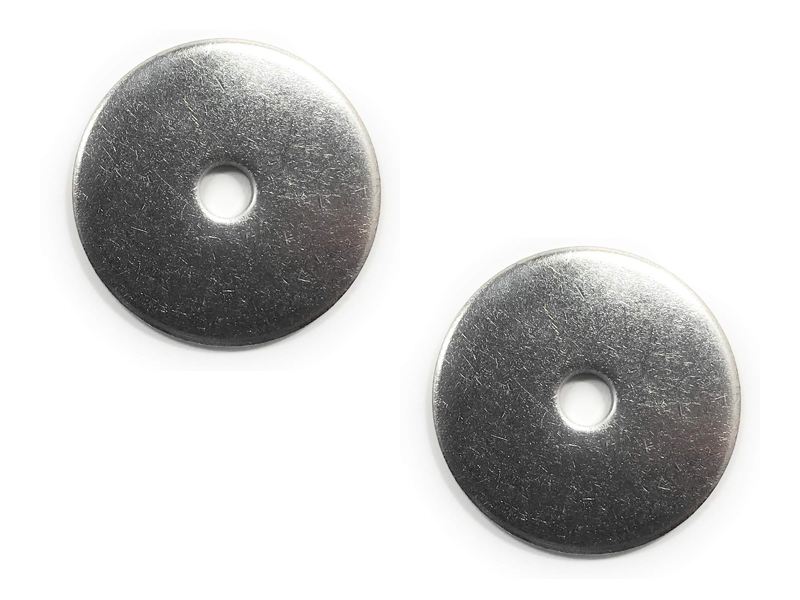

大外径平垫圈
挡泥板垫圈 – DIN 9021 适用于薄材料的大外径垫圈 太阳报
需要挡泥板垫圈来防止螺栓从金属板、玻璃纤维板和塑料板上拉出吗？新森生产符合 DIN 9021 标准的挡泥板垫圈——大外径平垫圈，可将载荷分散到更大的表面上。提供钢、不锈钢、铝和尼龙材质可选。厂家直销。欢迎询价。
Sinsun挡泥板垫圈 – 大外径平垫圈 用于载荷分布和表面保护

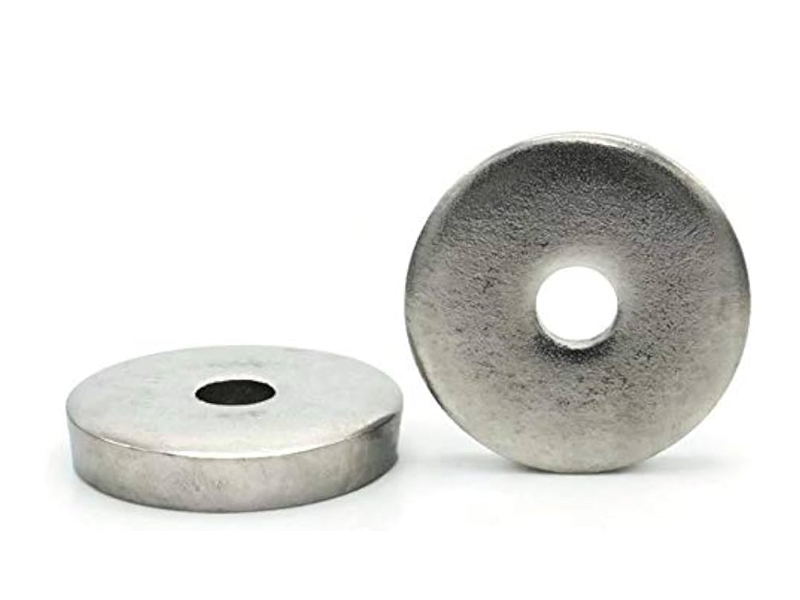

Sinsun 高级挡泥板垫圈采用超大外径设计，可最大程度分散载荷。我们生产标准型、重型和不锈钢挡泥板垫圈，用于防止螺栓在汽车、标牌和建筑等 B2B 项目中从钣金、塑料和木质基材上拉出。

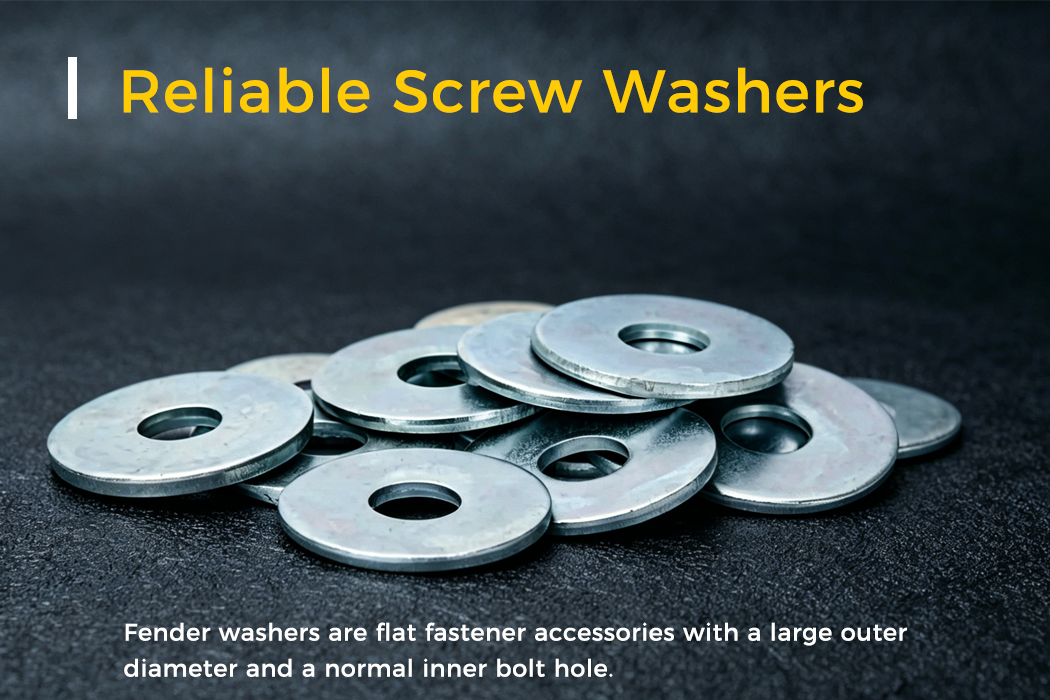

可靠的螺丝垫圈 – 定义、工业用途及新顺优势
| 螺栓标称尺寸（M） | 内径 (d₁) 最小值 (mm) | 外径 (d₂) 标称值 (mm) | 厚度（s）（毫米） | 硬度等级 | 合适的螺栓等级 |
| M3 | 3.2 | 9 | 0.8 | 140马力 | ≤ 6.8 |
| M4 | 4.3 | 12 | 1 | 140马力 | ≤ 6.8 |
| M5 | 5.3 | 15 | 1 | 140马力 | ≤ 6.8 |
| M6 | 6.4 | 18 | 1.6 | 140 马力 / 100 马力* | ≤ 8.8 |
| M8 | 8.4 | 24 | 2 | 140 马力 / 100 马力* | ≤ 8.8 |
| M10 | 10.5 | 30 | 2 | 140 马力 / 100 马力* | ≤ 8.8 |
| M12 | 13 | 37 | 2.5 | 140 马力 / 100 马力* | ≤ 8.8 |
| M14 | 15 | 44 | 2.5 | 140 马力 / 100 马力* | ≤ 8.8 |
| M16 | 17 | 50 | 3 | 100马力 | ≤ 6.8 |
| M20 | 21 | 60 | 3 | 100马力 | ≤ 6.8 |
| M24 | 25 | 72 | 4 | 100马力 | ≤ 6.8 |
| M30 | 31 | 90 | 4 | 100马力 | ≤ 6.8 |
| M36 | 37 | 110 | 5 | 100马力 | ≤ 6.8 |
*厚度≤16mm的挡泥板垫圈符合DIN 9021标准，强度等级为140 HV；厚度>16mm的挡泥板垫圈符合DIN 9021标准，强度等级为100 HV。100 HV垫圈适用于强度等级为6.8及以下的螺栓/螺钉以及强度等级为6及以下的螺母。强度等级低于8.8的螺栓/螺钉以及强度等级低于6的螺母应使用140 HV垫圈。
| 螺栓标称尺寸（英寸） | 内径 (d₁) (英寸) | 外径 (d₂) (英寸) | 厚度（英寸） |
| #6 | 0.149 | 0.562 | 0.032 |
| #8 | 0.174 | 0.625 | 0.04 |
| #10 | 0.199 | 0.75 | 0.04 |
| 1/4英寸 | 0.281 | 1 | 0.051 |
| 5/16英寸 | 0.343 | 1.125 | 0.064 |
| 3/8英寸 | 0.406 | 1.25 | 0.064 |
| 7/16英寸 | 0.469 | 1.375 | 0.08 |
| 1/2英寸 | 0.531 | 1.5 | 0.08 |
| 9/16英寸 | 0.594 | 1.75 | 0.088 |
| 5/8英寸 | 0.656 | 1.875 | 0.1 |
| 3/4英寸 | 0.812 | 2.25 | 0.1 |
| 5/8英寸 | 0.656 | 1.312 | 0.1 |
| 3/4英寸 | 0.812 | 1.469 | 0.1 |
| 7/8英寸 | 0.938 | 1.75 | 0.12 |
| 1英寸 | 1.062 | 2 | 0.125 |
-
主要功能：
专为在软基材、薄金属板和超大尺寸配合面上均匀分布载荷而设计。有效消除螺栓拉脱、表面凹陷和局部应力集中，从而保护易碎的装配部件。 -
外径（OD）规格：
采用超大外径设计，通常为内径的3倍或更大。这种独特的结构设计与标准平垫圈相比，可提供最大的覆盖面积，从而实现更优异的压力分散效果。 -
厚度特征：
采用比传统平垫圈更薄的金属材质，厚度可根据标准尺寸和实际应用场景进行调节。兼顾轻量化和基本结构刚性，满足各种紧固需求。 -
可用原材料：

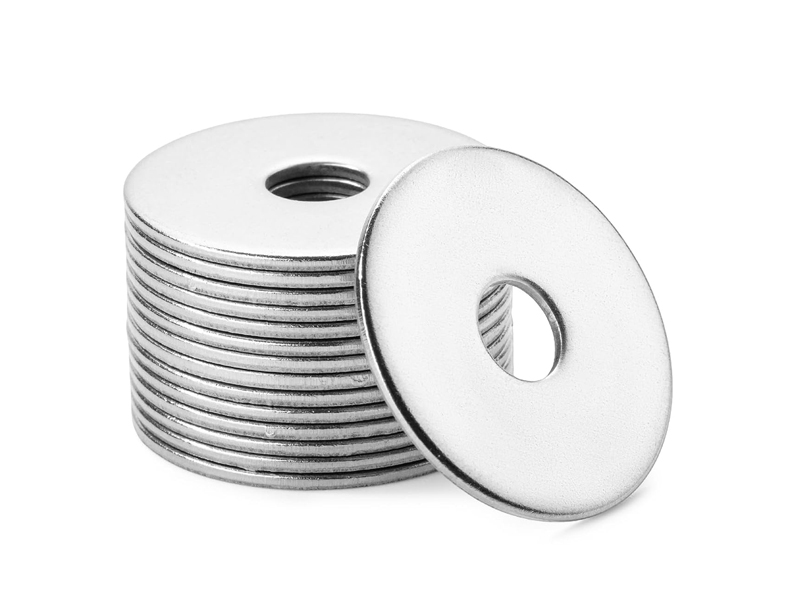

支持多种工业材料选择，包括低碳钢、18-8/304不锈钢、316不锈钢、铜、铝和尼龙/PVC。多样化的材料等级可满足不同工作环境的机械性能、耐腐蚀性和绝缘性要求。 -
常用表面处理：
提供多种商业表面处理：透明镀锌、黄色镀锌、原色未处理和热浸镀锌。不同的处理方式可增强其防腐蚀、防锈和耐磨性能，适用于室内外工业应用。
-
机械抗拉强度：
金属材料模型的强度可达 600MPa，在标准和中高扭矩紧固条件下提供稳定的结构刚度。
-
平面度公差标准：
严格控制在 0.06 毫米以内，有效消除变形，确保螺栓紧固过程中载荷分布均匀。
-
工作温度范围：
可在-30℃至250℃范围内稳定工作，适应室内、室外和温度交替变化的工业环境。
-
生产合规性：
完全按照 ASME B18.21.1 工业标准制造，可与全球项目兼容。
挡泥板垫圈应用 – 负荷分配至关重要的地方
探索汽车维修、船舶五金、暖通空调系统、电气外壳、木结构和管道等领域中挡泥板垫圈的具体应用——每个领域都需要大外径垫圈来防止拉脱。

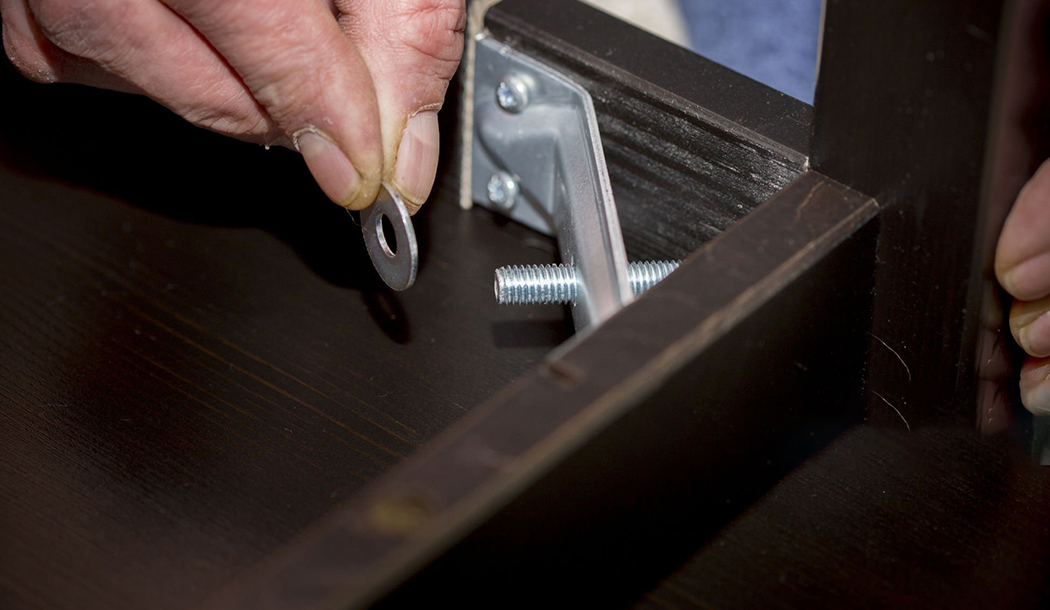

户外标牌及广告牌安装
在五金行业，挡泥板垫圈也称为广告牌垫圈，是修复户外广告牌和展示支架的理想选择。新顺大直径挡泥板垫圈增大了广告牌螺栓连接的受力面积，能够抵抗风压和外部冲击，防止紧固件松动或板材因长期暴露于恶劣天气而变形。不锈钢材质的挡泥板垫圈不受锈蚀影响，确保户外广告牌设施的长期稳定性和美观性。

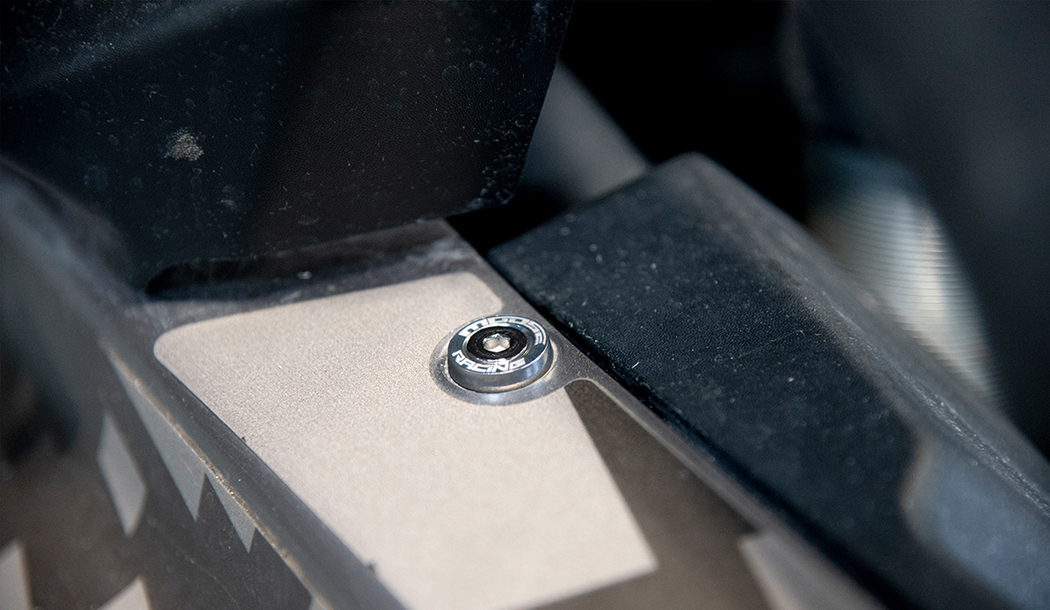

精密电气和新能源设备的组装
新森的挡泥板垫圈采用不锈钢和轻质铝合金制成，适用于固定新型能源电池支架、电子机柜面板和精密设备外壳。其扁平结构不易变形，可有效保护易损电子元件免受损坏。这些垫圈在保持紧固稳定性的同时，还能减轻设备整体重量。它们可避免因局部应力变形而导致的电路故障和元件损坏，并符合新能源行业的装配标准。

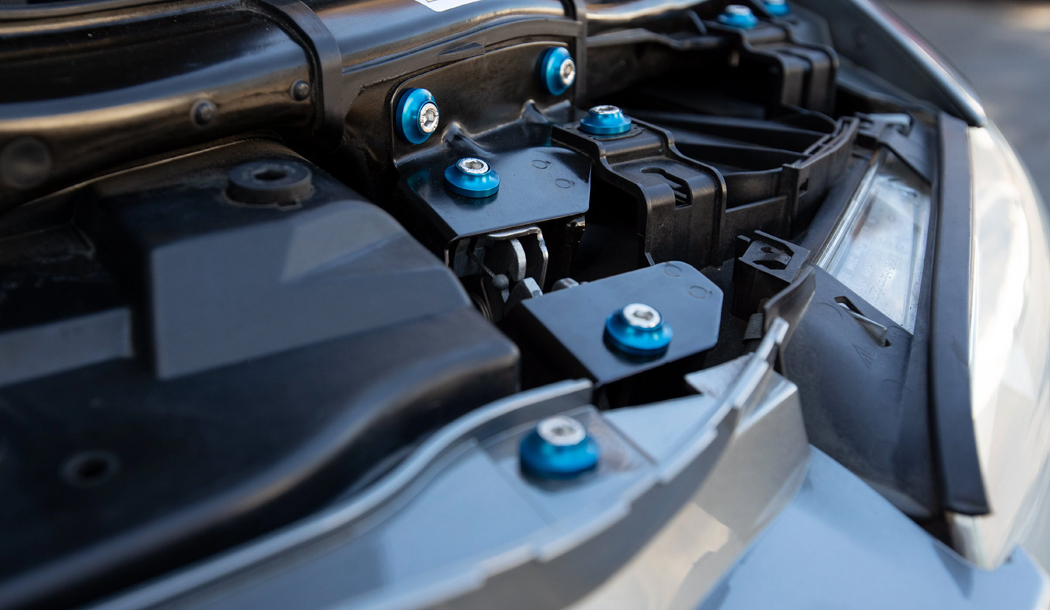

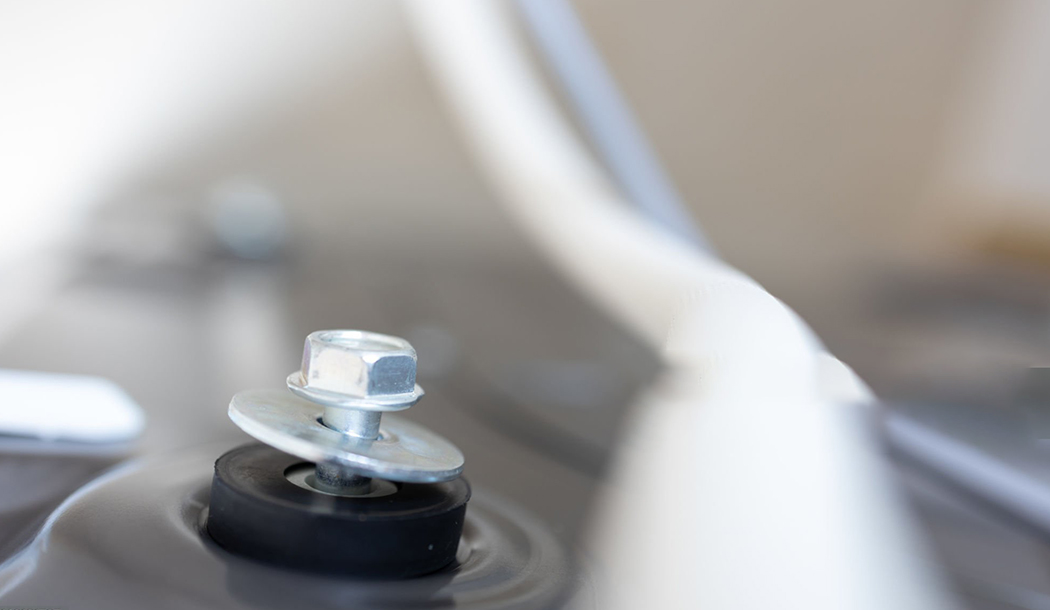

汽车车身及底盘紧固维修
新顺重型挡泥板垫圈广泛应用于汽车车身面板和底盘支架组装。其超宽外径可分散螺栓扭矩压力，防止薄车身钣金出现凹陷和拉脱损伤。这些垫圈能够补偿汽车外壳中不规则的安装间隙，并加固应力薄弱点。它们确保车身平整，紧固件牢固稳定。它们是汽车维修和改装项目中至关重要的辅助紧固件。

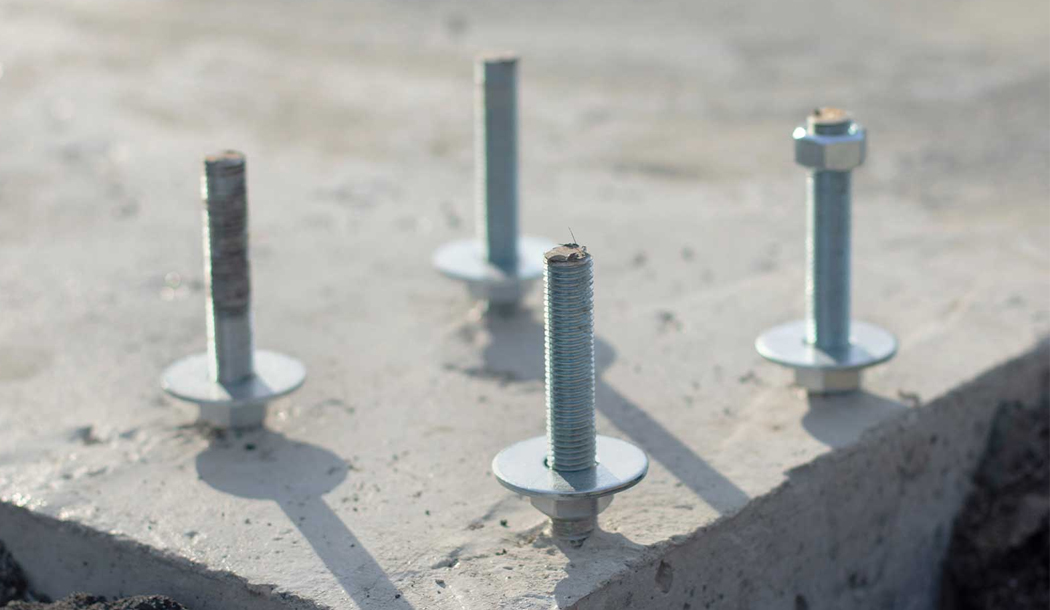

钢结构和土建装饰工程
新顺护舷垫圈用于保护轻钢龙骨、幕墙装饰和室内吊顶工程安装中的薄型装饰板和轻钢构件。由于载荷均匀分布，不会产生局部压力。它们解决了紧固薄型材料时螺栓容易下沉和板材开裂的问题。平整光滑的表面提高了装配美观度。广泛应用于民用装饰和轻型结构施工项目。
电气外壳、开关设备和控制柜
控制柜中的精密电子元件需要采用非导电、非磁性的安装解决方案。Sinsun 尼龙平垫圈和塑料肩垫圈可将 PCB 支架与金属底盘隔离，从而消除短路和接地回路。我们用于沉头螺钉的密封垫圈可实现齐平安装，避免在狭小空间内钩挂电缆或阻碍空气流通。我们还提供带 EPDM 橡胶垫圈的氯丁橡胶密封垫圈，适用于户外电信机柜和电动汽车充电站。这些密封垫圈符合 IP65 和 NEMA 4X 防护等级标准，可防止灰尘和湿气从电缆入口处进入。
挡泥板垫圈常见问题解答 您的技术问题由新森工程师解答
快速解答常见的螺丝垫圈问题——尺寸选择、材质适用性、扭矩保持性、防锈处理和批量采购。新森提供工程支持。
Q1：Sunsun挡泥板垫圈的作用是什么？
一个：它们将螺栓的载荷分散到较大的区域，以避免损坏和拉穿薄材料。
Q2：挡泥板垫圈和平垫圈的主要区别是什么？
一个： 挡泥板垫圈直径较大，覆盖范围更广，载荷分布更均匀。
Q3：M8 和 M10 螺栓应该使用多大的挡泥板垫圈？
一个： 标准规格为：8.4*30*1.5mm M8；10.5*35*2.0mm M10。

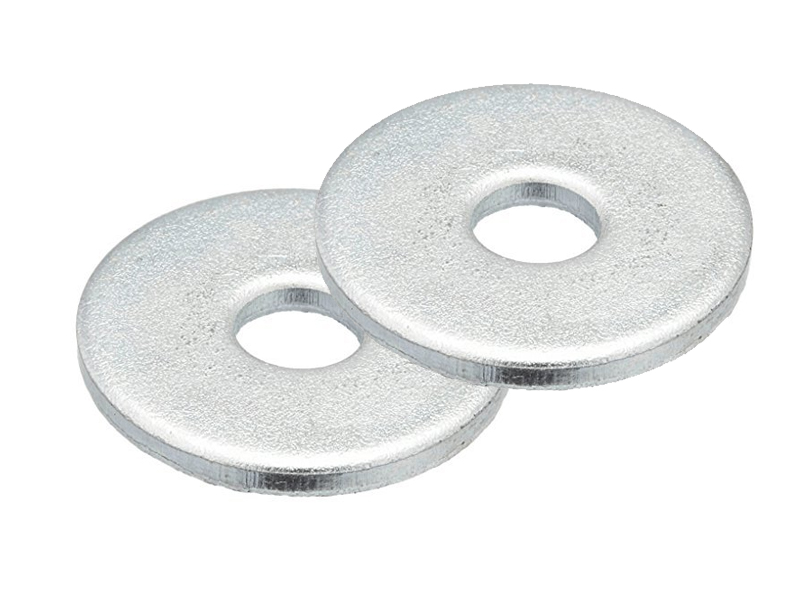

Q4：安装标牌时是否需要更厚的挡泥板垫圈？
一个： 是的，重型型号能够抵抗风压，并且从长远来看不会发生结构性变形。
Q5：哪种挡泥板垫圈适合户外沿海环境？
一个： 316不锈钢挡泥板垫圈具有优异的耐盐雾和耐腐蚀性能。

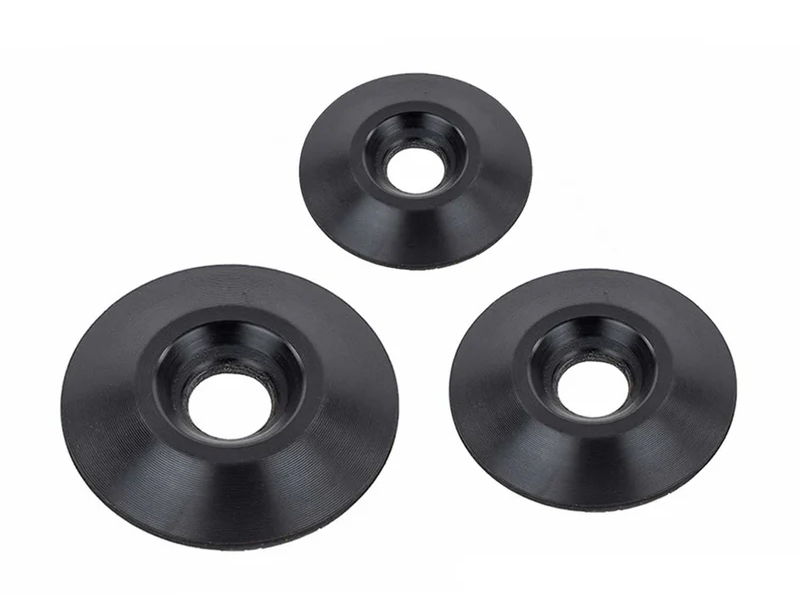

Q6：铝制挡泥板垫圈能承受较大的螺栓扭矩吗？
一个： 它们适用于轻型负载。对于较重的负载，则需要使用加厚的碳钢型号。
Q7. 你们有定制的超大尺寸Sunsu挡泥板垫圈吗？
一个： 是的，我们可以根据特殊项目进行定制，例如外径、厚度、特殊形状尺寸等。
Q8：为了提高挡泥板垫圈的耐用性，采用了哪些表面处理工艺？
一个： 通过镀锌和钝化处理，可以有效提高防锈和耐磨性能。
Q9：挡泥板垫圈在汽车维修中有什么用途？
一个： 较大的表面积可以保护薄薄的车身板材免受螺栓压力造成的凹陷。
Q10：新顺挡泥板垫圈是否符合任何平面度标准？
一个： 平面度公差严格控制在 0.06mm 以下，以确保紧固后不发生变形。
Q11：能否使用挡泥板垫圈来填充过大的安装孔？
一个： 是的，较大的外径覆盖了过大的孔，以加固松动的安装点。
01
超高平面度精度：
采用特殊的矫平技术，实现了超低的平面度公差。螺栓拧紧时，螺栓本身不会弯曲或变形，因此载荷均匀分布在整个螺栓上，不会损伤工件表面。
→
02
多元化场景定制：
我们为汽车、标牌和新能源等特殊场景定制超大外径、特殊厚度和专属材料，超越标准规格。
→
03
完全符合行业标准：
所有产品均完全符合 ASME B18.21.1 国际标准，并附有完整的认证文件，可完全适应全球工业工程项目。
→
04
厂家直销，价格实惠：
我们是专业的生产厂家，掌控着整个生产链。
→
准备好储备挡泥板垫圈了吗？
请告诉我们您在薄材料紧固方面遇到的挑战。您要紧固的材料是什么——金属板、玻璃纤维、铝型材、塑料板还是胶合板？您使用的螺栓尺寸和等级是多少？组件将面临怎样的环境——室内、室外、沿海、化工厂还是海洋环境？我们的工程团队将为您推荐合适的挡泥板垫圈类型、材质、硬度等级和表面处理，并在 24 小时内向您发送包含 DIN 9021 尺寸数据的工厂直销报价。
